CB
Электрический канальный нагреватель CB для круглых каналов
Описание: Канальный воздухонагреватель с соединительными патрубками предназначен для установки в стандартных спиральных воздуховодах.
Конструкция: Изготовлен из стального листа с алюцинковым покрытием, имеет нагревательный элемент из нержавеющей стали. Нагреватель оборудован встроенной защитой от перегрева c ручным перезапуском. Все модели кроме СВ 150 и СВ 355 снабжены резиновым уплотнением на соединительных патрубках.
Управление: Может осуществляться комнатным термостатом, регулятором температуры Pulser или ТТС. Значения минимального расхода воздуха соответствуют минимальной скорости воздушного потока 1,5 м/сек. Предлагаемые канальные воздухонагреватели разработаны для получения максимальной температуры воздуха на выходе 40°С.
Монтаж: Электронагреватель может быть установлен на горизонтальном и вертикальном участке вентиляционной системы. В горизонтальном положении соединительная коробка должна быть установлена лицевой стороной вверх, либо может быть развернута не более чем на 90° в одну из сторон. Установка соединительной коробки лицевой стороной вниз недопустима. Класс защиты в стандартном исполнении IP43.
A - Наг
ревательный элемент (тэн)
B - Устройство тепловой защиты с автоматическим возвратом в исходное состояние
C - Устройство тепловой защиты с ручным возвратом в исходное состояние
E - Контакт блокировки
F - Сетевой выключатель
H - Тиристорный регулятор Pulser или TTC
Конструкция: Изготовлен из стального листа с алюцинковым покрытием, имеет нагревательный элемент из нержавеющей стали. Нагреватель оборудован встроенной защитой от перегрева c ручным перезапуском. Все модели кроме СВ 150 и СВ 355 снабжены резиновым уплотнением на соединительных патрубках.
Управление: Может осуществляться комнатным термостатом, регулятором температуры Pulser или ТТС. Значения минимального расхода воздуха соответствуют минимальной скорости воздушного потока 1,5 м/сек. Предлагаемые канальные воздухонагреватели разработаны для получения максимальной температуры воздуха на выходе 40°С.
Монтаж: Электронагреватель может быть установлен на горизонтальном и вертикальном участке вентиляционной системы. В горизонтальном положении соединительная коробка должна быть установлена лицевой стороной вверх, либо может быть развернута не более чем на 90° в одну из сторон. Установка соединительной коробки лицевой стороной вниз недопустима. Класс защиты в стандартном исполнении IP43.
Присоединительные и габаритные размеры круглых канальных нагревателей СB:

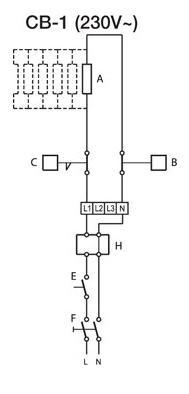

Электрическая схема подключения круглых канальных нагревателей CB:
A - Наг
ревательный элемент (тэн) B - Устройство тепловой защиты с автоматическим возвратом в исходное состояние
C - Устройство тепловой защиты с ручным возвратом в исходное состояние
E - Контакт блокировки
F - Сетевой выключатель
H - Тиристорный регулятор Pulser или TTC
