Регулятор температуры PULSER 230/400.

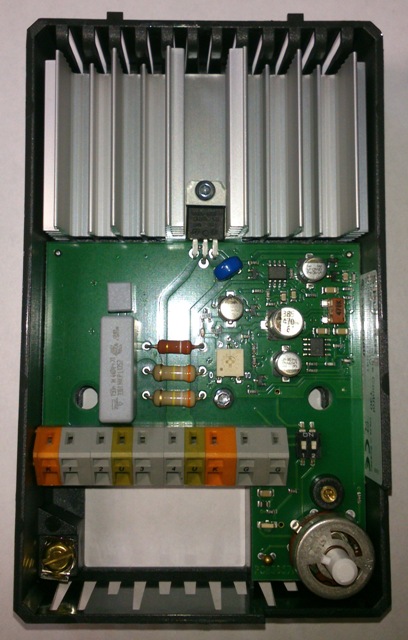

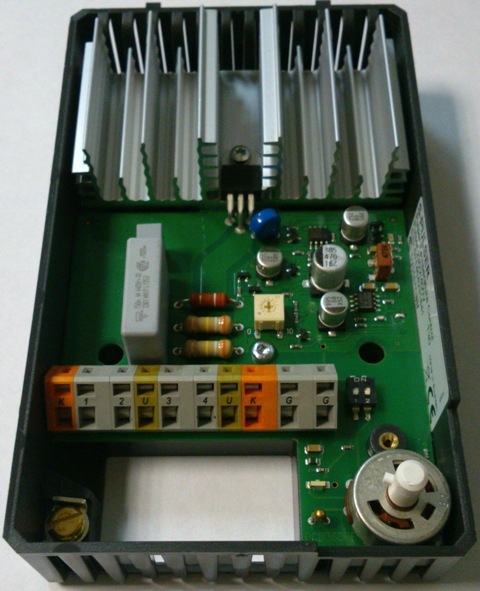

Регулятор Pulser М 230/400 предназначен для поддержания температуры путем регулирования мощности однофазных или двухфазных электрических нагревателей. Регулятор подключается последовательно между источником питания и потребителем (электрическим нагревателем). Пульсар оснащен встроенным термодатчиком (используется при регулировании комнатной температуры) и задатчиком температуры, а также клеммами для подключения внешнего главного термодатчика и термодатчиков минимального и максимального значения.
Регулирование температуры осуществляется за счет включения и отключения полной нагрузки. Пульсар М 230/400 реализует пропорциональное регулирование по времени путем изменения соотношения между временем включенного и отключенного состояния, согласно заданному требованию к обогреву. Время цикла (сумма времени включенного и отключенного состояния нагрузки) фиксировано и равно 60 сек. Коммутация нагрузки осуществляется симистором, благодаря чему в коммутирующем устройстве отсутствуют механические элементы, подверженные износу. Коммутация нагрузки происходит всегда в нулевой точке (ток и напряжение равны 0), что исключает возникновение электромагнитных помех, уменьшает потребление электроэнергии и увеличивает время безотказной работы оборудования.
Пульсар изменяет режим управления между пропорциональным и пропорционально-интегральным в соответствии с динамикой объекта регулирования. В регуляторе происходит автоматический выбор напряжения при работе с нагрузкой 230/400 В. С помощью внешнего переключателя регулятор может пере настраиваться на пониженную температуру в ночной период.
Технические характеристики PULSER M 230/400
| Параметр | Величина | Ед. измер. |
| Напряжение | 230/400 | В |
| Фазность | 1/2 | ~ |
| Частота | 50/60 | Гц |
| Ток | 16 | A |
| Мощность нагрева | max. 3600/6400 | Вт |
| Настраиваемый температурный диапазон | 0...30 | °C |
| Снижение температуры в ночной период | 0...10 | °C |
| Допустимый диапазон температуры окружающей среды | 0...30 | °C |
| Допустимый диапазон относительной влажности | 0...90 | % |
| Класс защиты корпуса | 20 | IP |
| Вес | 0,35 | кг |
| Ширина | 94 | мм |
| Высота | 150 | мм |
| Глубина | 43 | мм |
Схемы подключения регулятора температуры PULSER M.
рис. 1 рис. 2 рис. 3 рис. 4 рис. 5
рис. 1 рис. 2 рис. 3 рис. 4 рис. 5
Рис. 1 - электрическая схема питающего напряжения и подключение нагревателя.
Рис. 2 - положение переключателей при активации внутреннего задатчика уставок и внутреннего термодатчика.
Рис. 3 - положение переключателей при активации внутреннего задатчика уставок и внешнего термодатчика.
Рис. 4 - положение переключателей и схема подключения при использовании датчика ограничивающего минимальную температуру.
Рис. 5 - положение переключателей и схема подключения при использовании датчика ограничивающего максимальную температуру.
Питающее напряжение (200-415V, 50-60Hz, max ток 16А) - терминалы 1 и 2 - не чувствительны к поляризации.
Нагрузка на нагреватель резистивный одно-двухфазный - терминалы 3 и 4. (Максимальная при 230V - 3680W, при 400V - 6400W;минимальная при 230V - 230W, при 400V - 400W). Датчик температуры - терминалы G-G - не чувствительны к поляризации.
