Щелевые решетки Р150 Р200 Р300 Р400

  • Щелевые решетки Р150 Р200 Р300 Р400

  Решетки регулируемые вентиляционные тип Р150, Р200, Р300, Р400


 Предназначены для организации притока или вытяжки воздуха системами вентиляции, воздушного отопления, или кондиционирования воздуха в производственных, административных, жилых и общественных зданиях. Устанавливаются на плоские поверхности: стена, воздуховод и т.д.
 Изготовлены из оцинкованного металла. Без покраски. Серия 1.494-10.
   Отличительной особенностью данных воздухораспределителей является их возможность перекрывать как малые, так и большие проёмы различных сечений, по очень скромной цене. При этом имеется возможность регулировки живого сечения за счет подвижной заслонки.
  Решетки Р150 и решетки Р200 возможно компоновать по распространённым схемам II, III, IV.  Установка по несколько штук в соответствии со схемами, смотри ниже, производится на объекте. Группа из четырех Р150 по схеме IV имеет наименование решетка Р300, а из четырех Р200 - решетка Р400.
  Рабочий диапазон температур проходящего воздуха от -40C до +200C.



 Решетка щелевая Р150.                                                        Решетка щелевая Р200.

Решетка регулируемая Р150     Регулируемая решетка Р200



Схема II.

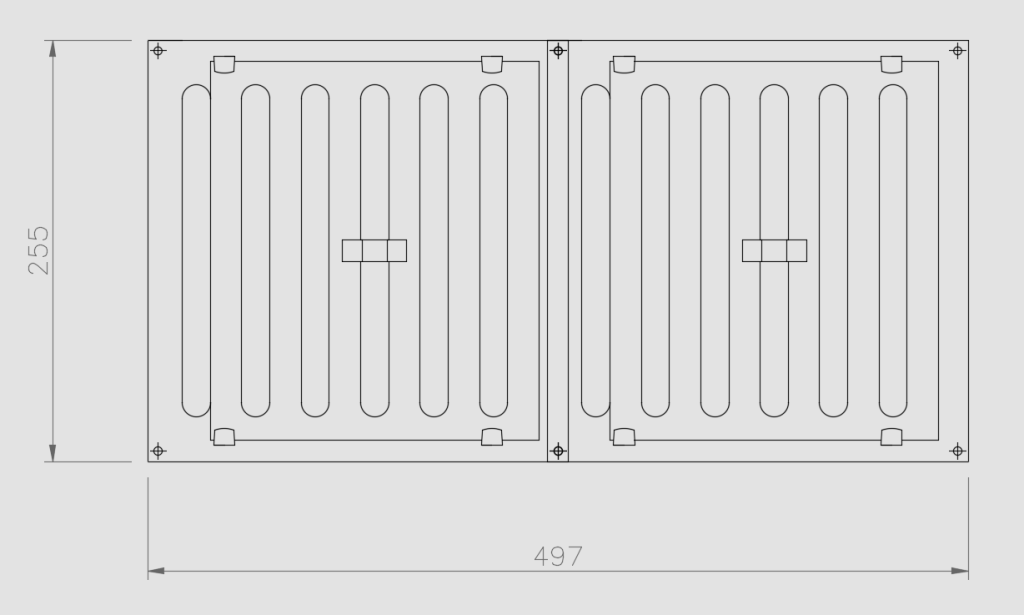

Установка решеток из оцинкованной стали по схеме II  Решетка Р200 (сх.II)

Схема III.

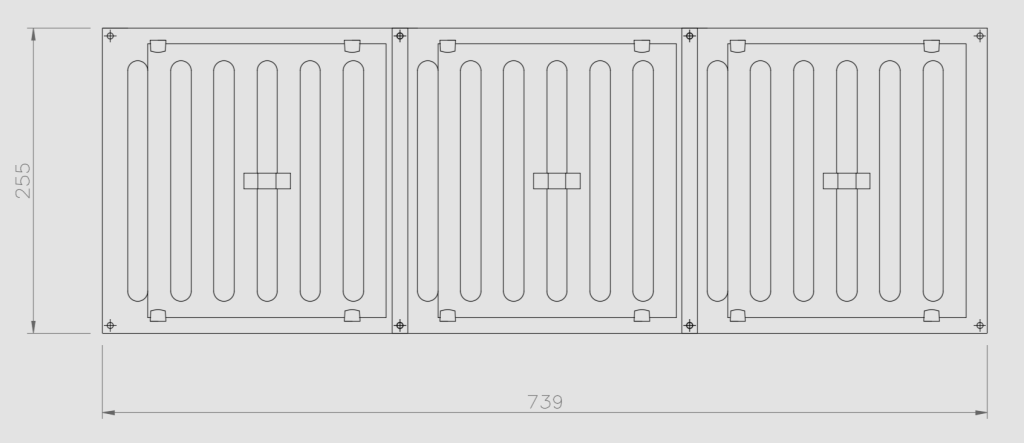

Установка регулируемых решеток по схеме III     Решетка щелевая Р200 (сх.III)

Пример монтажа щелевых решеток Р200 по схеме III на воздуховоде прямоугольного сечения.

Пример монтажа решетки Р200 по схеме III

Схема IV.

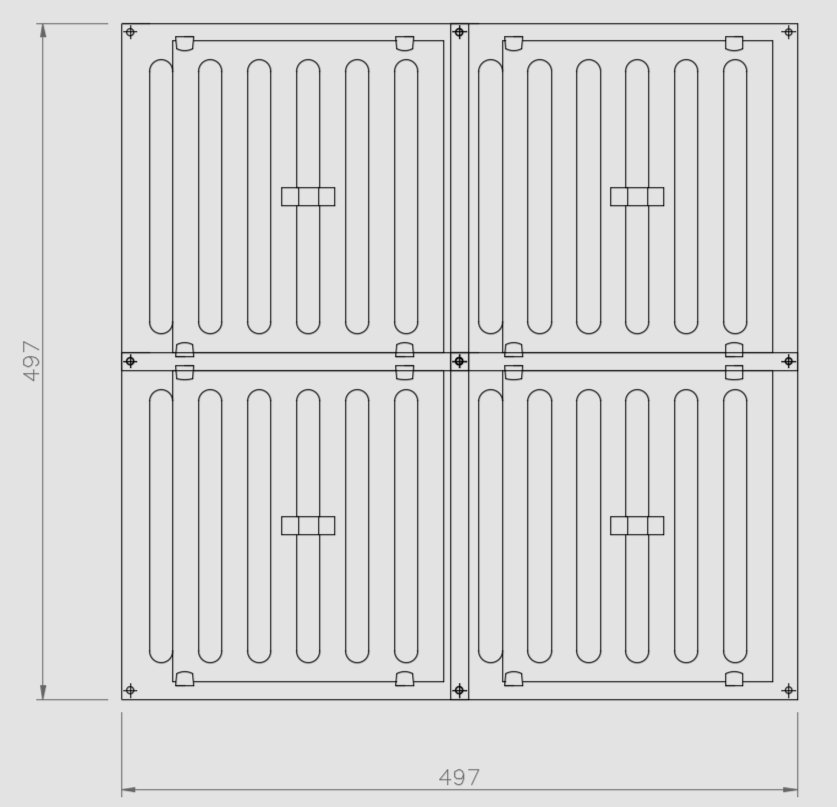

Схема IV, решетка Р300  Решетка Р400 (сх.IV)

Технические характеристики щелевых регулируемых решеток из оцинкованной стали типа Р.

 Схема  Обозначение  Количество решеток  Размер строительного проема, мм  Габаритный размер, мм  Масса, кг   Живое сечение, м2 Цена с НДС, руб
(от 100 шт.)
    I  Р150     1   150х150   205х205   0,254   0,012 205,00
 Р200   200х200   255х255  0,375  0,02 230,00
    II  Р150     2   340х150   395х205   0,508    0,024 410,00
 Р200  440х200    497х255   0,75  0,04 460,00
    III  Р150     3   530х150   585х205   0,762    0,036 615,00
 Р200  680х200   739х255   1,125  0,06 690,00
    IV  Р300     4   340х340   395х395   1,016    0,048 820,00
 Р400  440х440    497х497   1,5  0,08 920,00



Образец монтажа щелевых решеток Р150 на видео можно посмотреть.
