Наружные регулируемые решетки на продухи
Регулируемые решетки для продухов тех.подполья

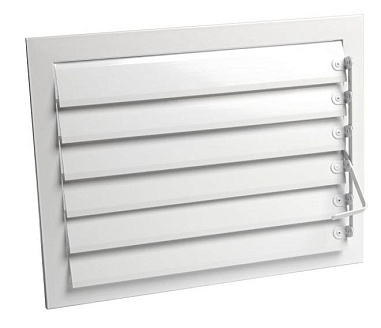

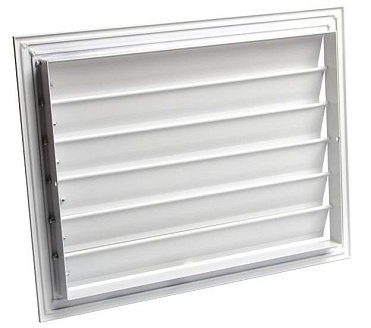

Основной задачей жалюзийных решеток данного типа является закрытие и открытие проёма с уличной стороны, посредством рычажка, который может располагаться как с внешней, так и с внутренней стороны. Ламели одновременно поворачиваются вокруг оси при нажатии рычажка.Решетка с регулировкой изготовлена из алюминия и окрашена методом порошкового напыления полимерной краской в стандартный цвет RAL 9016. По заказу возможно окрашивание в любой цвет по RAL Classic.
Исполнение решетки уличное с поддержанием высоких защитных свойств. Рамка из усиленного алюминиевого уголка 30х30 мм встраивается в строительный проем. Фиксация решетки осуществляется двумя способами - видимое и скрытое. Видимое крепление решетки подразумевает предварительно подготовленные отверстия в фасадной части рамки с аккуратными фасками. Под скрытым крепление подразумевается установка дополнительных защелок либо крепление самонарезающими винтами с внутренней стороны через рамку уголка под углом (требуется навык).
Рекомендуемые размеры: 150х150 (min) и 2000х2000 (max) с шагом 25 мм. Если размер решетки превышает 600 мм, устанавливается дополнительный усиливающий инпост из швеллера, соответственно появляется ещё один регулирующий механизм (рычаг).

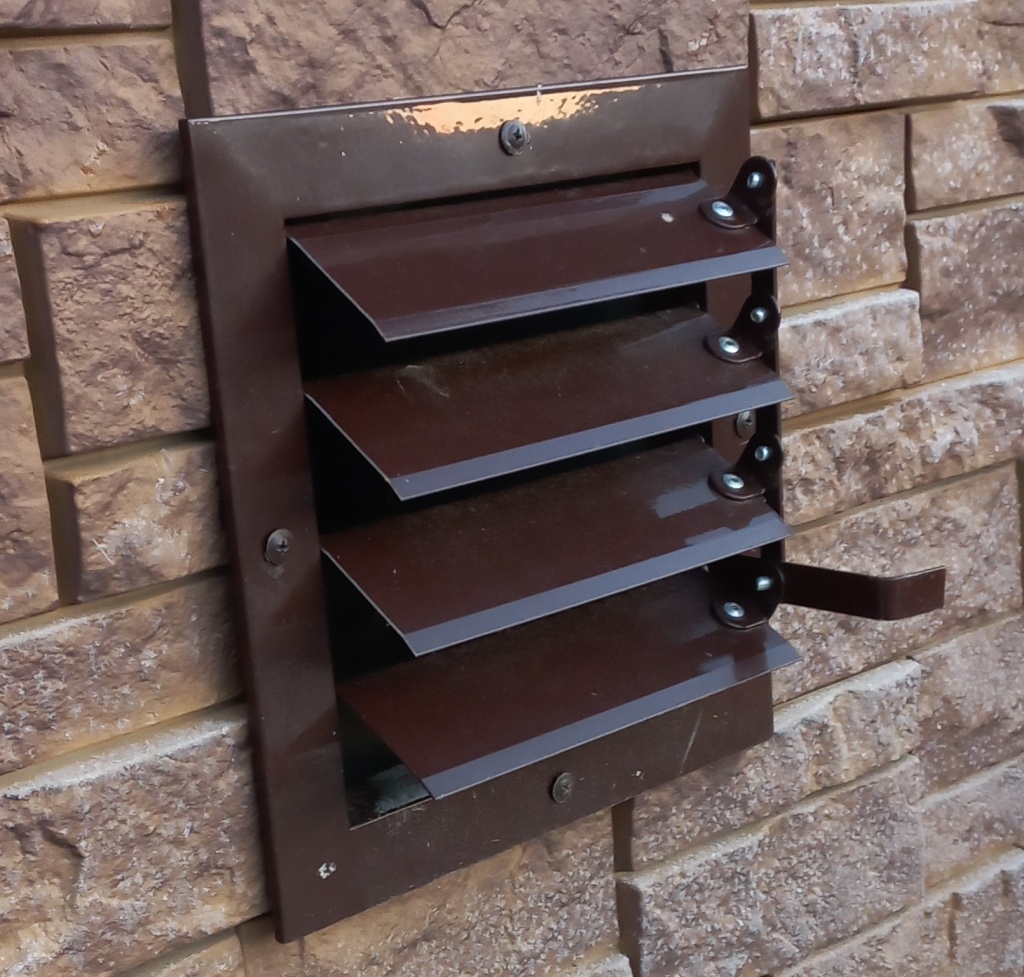

Регулируемая решетка для продухов может использоваться для вентиляции цокольных этажей, тех.подполья и т.д. Устанавливается на отверстия (проемы), служащие для естественной вентиляции - продухи.
Расчет количества и размеров продухов.
Размеры и количество решеток для продухов рассчитываются по очень простой методике, в частности исходными данными являются размеры подвала (тех.подполья).Например, размеры подвала 10х10 метров,
1. Рассчитываем площадь: 10м х10м = 100 м2
2. Полезная площадь продухов должна быть не менее 1/400 от общей площади, соответственно: 100 м2 / 400 = 0,25 м2
3. Определяем количество продухов с тем учетом, что расстояние между ними должно быть в диапазоне от 2-х до 3-х метров.
4. Зная количество продухов, например у нас получилось 12 шт, определяем их размер: 0,25 м2 / 12 шт = 0,02083 м2
для круглого сечения - это 160мм
для квадратного - 150х150 мм
