Проектирование систем вентиляции и кондиционирования.


   Компания "Авивент", предлагает разработку проектов промышленного и гражданского назначения с построением технологических моделей, разработкой технико-экономического обоснования и пакета проектно-сметной документации.

   1-ый этап: технико-экономическое обоснование. На этом этапе производится подбор и обоснование типа системы, определяют место её установки, а также в первом приближении определяют её основные характеристики. При этом устанавливают предварительную стоимость системы. После утверждения заказчиком, переходят ко второму этапу.

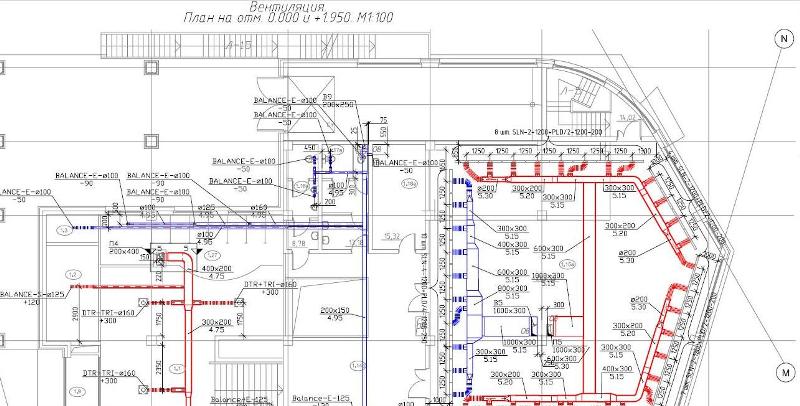

   2-ой этап: на основании строительных планировок, характеристик помещений, технологического задания разрабатывается рабочий проект вентиляции и кондиционирования. проектирование вентиляции в Пушкино Производят расчёт воздухообмена, подбирается оборудование, окончательно принимается принципиальная схема системы с её характеристиками. Вычерчиваются планы, аксонометрические схемы, выполняются аэродинамические расчёты. После согласования заказчиком проекта вентиляции в СЭС и пожарной инспекции вносятся коррективы. Рабочие чертежи передаются на объект для осуществления монтажных работ, после которых монтирующими организациями составляются исполнительные чертежи.
Опыт нашей компании позволяет быстро и качественно разработать проекты вентиляции и кондиционирования магазина, кафе, ресторана, офиса, парикмахерской, бассейна; а также сделать предварительный расчет вентиляции, расчёт кондиционирования.
   Стоимость проекта вентиляции зависит не только от площади помещения, но и ряда других факторов - это и технологическая принадлежность помещений, и территориальный признак, и номенклатуры вентиляционного оборудования, и технической сложности объекта.


  • бассейн
  • Трубы
  • Проект бассейна
  • Проект
  • проект 2
  • чертеж вентиляции в Пушкино
  • вентиляция квартиры
  • бассейн в Пушкино
Работая с нами вы получаете:
  • Индивидуальный подход к каждому клиенту;
  • Низкие цены при высоком качестве;
  • Чёткую организацию поставок в любой регион России;
  • Обоюдно выгодные условия сотрудничества;
  • Оперативность выполнения заказов со строгим соблюдением сроков

Проектирование вентиляции бассейна.


    При проектировании вентиляции или осушения, как частного так и общественных плавательных бассейнов необходимо обратить внимание на следующие факторы:
  - для того, чтобы избежать запотевания окон при низких температурах воздуха вне помещения, а также избежать повышенной влажности в бассейне, приводящей к дальнейшему его разрушению - необходим ПОСТОЯННЫЙ ВОЗДУХООБМЕН.
  - при проектировании раздачи воздуха, то есть его направления и скорости, необходимо уделить внимание правильному расположению и подбору живого сечения приточных и вытяжных воздухораспределителей. Решетки должны быть запроектированы таким образом, чтобы в зоне пребывания людей не образовывались сквозняки, и застойные участки вентилируемого помещения.
  - очень важный фактор - это температура воздуха в помещении, которая должна быть на 2 - 3 градуса выше температуры воды, что значительно снизит влаговыделение с поверхности зеркала бассейна, соответственно снизит производительность системы, что отразится на снижении её себестоимости.
  - поддержание относительной влажности воздуха в комфортных пределах: 55 - 60 %.
  - приточный воздух, подогретый и сухой, желательно подавать в зону остекления (но не на стекло), дабы избежать запотевания поверхности стекла, а также образуется воздушная завеса, защищающая от проникновения холода от поверхности стекла. Фото с примерами подачи воздуха снизу.
- для предотвращения избыточного испарения, слои воздуха над поверхностью зеркала бассейна, по-возможности, должны быть неподвижными, то есть не должны нарушаться движением приточного и вытяжного воздуха.
  - рекомендации рабочих параметров для плавательных бассейнов лежат в следующих значениях:
температура воды t = 24 - 28°C
температура воздуха в помещении t = 27 - 32°C
относительная влажность 50 - 65%
температура приточного воздуха t = 35 - 42°C (на 8 - 10°C выше температуры воздуха в помещении)
подвижность воздуха в рабочей зоне v = 0,1 - 0,3 м/с
  - выбор оборудования зависит от принятой проектировщиками схемы и технических решений

 а)удаление влаги за счет воздухообмена (большой расход тепла на вентиляцию),

 б) комплексная с дополнительно установленными стационарными или мобильными осушителями воздуха, с утилизацией тепла или без.

 С реализованным проектом можете ознакомиться на странице вентиляция бассейна в Пушкино


Проектирование вентиляции печатного цеха.


  Соображения по вентиляции печатного цеха оборудованного широкоформатными принтерами, в которых используются сольвентные чернила.

  Продавец сольвентных принтеров, как обычно, даёт размытые рекомендации по данному вопросу, в частности даётся рекомендация 6-ти кратного воздухообмена при минимальном объёме помещения 215м3, температура +20...+28, влажность 60% - 70%.

  Решение данной задачи:

  - Местная вытяжка непосредственно от зонта (или специально предусмотренного конструкцией принтера устройство) в объёме 350м3/час (при длине принтера 3,5метра, с производительностью около 60м2/час) и 230м3/час (при длине - 2метра, производительностьность - 25м2/час).

  - Общеобменная вытяжка из нижней зоны в объёме по нормам на количество работающего персонала.

  - Приток в верхнюю зону компенсируем суммарной вытяжкой.

   Да и не забудьте посоветовать заказчику вытяжной вентилятор во взрывобезопасном исполнении!
